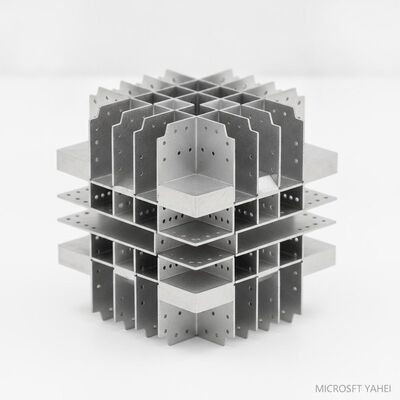

SS304 Opakowania z struktury metalowej falistej dla wież destylacyjnych

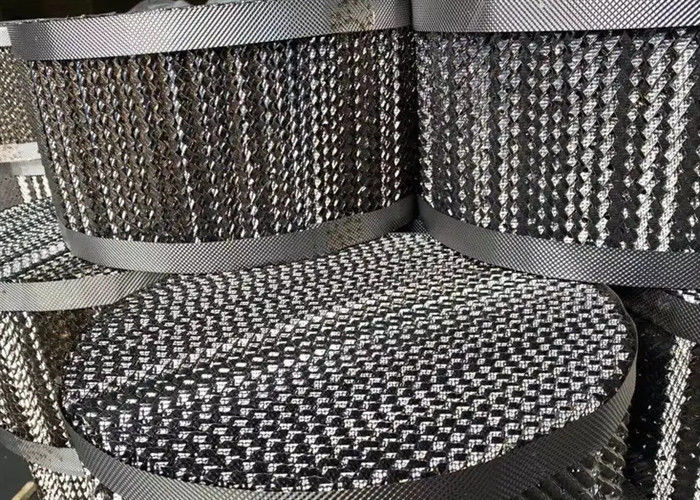

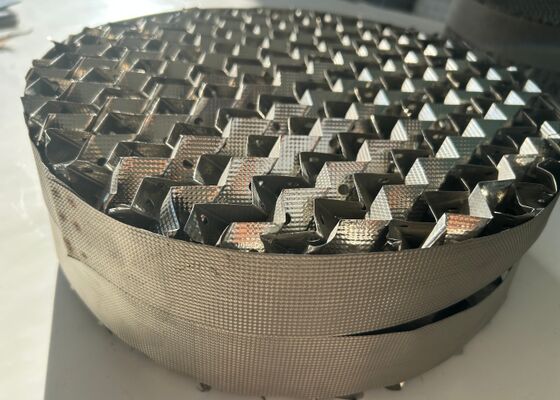

Opis opakowań metalowych o strukturze falistej SS304
SS304 opakowania z metalu falistego, znane również jako perforowane opakowania z płyt falistej,jest zmontowany z kilku kawałków cienkich blach ze stali nierdzewnej 304, zestemplowanych gęstymi mikrodźworami i wyciśniętych do regularnych form falistej. sąsiednie płyty faliste są rozmieszczone w kierunku odwrotnego nachylenia (30° lub 45°),i każda warstwa pakowania jest układana wzdłużnej na 90° w stosunku do górnej warstwy wewnątrz wież destylacyjnych, aby utworzyć uporządkowaną, jednolite kanały przepływu gazu i płynu.
Mikroporowa struktura powierzchni płyt optymalizuje rozkład płynu i nawilżalność powierzchni, skutecznie eliminując przepływ kanałów i przepływ ścian wewnątrz wieży.Wykonana z wysokiej jakości stali nierdzewnej SS304, ten strukturalny opakowanie równoważy wysoką wytrzymałość mechaniczną, doskonałą odporność na korozję i stabilne osiągi przenoszenia masy, szeroko stosowane jako środek przenoszenia masy rdzenia dla atmosferycznego,wieże do destylacji próżniowej i precyzyjnej w przetwórstwie chemicznym.
Arkusz danych technicznych:
| Parametry |
Specyfikacja |
| Opcje materiałowe |
SS304,316L,304L,SS316L |
| Powierzchnia |
125×750 m2/m3 (dostosowalne do potrzeb procesu) |
| Spadek ciśnienia |
10 ‰ 50 Pa/m (30 ‰ 50% niższe niż w przypadku losowego pakowania) |
| HETP (wysokość równoważna teoretycznej płytce) |
0.2 ≈ 0,5 m (optymalizowane dla wysokiej czystości) |
| Pojemność (czynnik Cs) |
00,05 ‰ 0,12 m/s (wysoka przepustowość) |
| Temperatura pracy |
-200°C do +550°C (zależne od materiału) |
| Odporność na korozję |
Doskonałe (316L dla środowisk kwaśnych/chlorurowych) |
| Certyfikaty |
ISO 9001 |
Wspólne specyfikacje
- Materiał: SS304 (opcjonalnie: SS304L, SS316, SS316L)
- Standardowe modele: 125Y, 250Y, 350Y, 500Y, 700Y; dostępna seria niskociśnieniowa typu X
- Gęstość płyty: 0,15 mm/0,25 mm
- Wysokość pojedynczego opakowania: 50 mm / 100 mm / 200 mm
- Na zamówienie: średnica wieży, wysokość opakowania, obróbka powierzchni na żądanie
Cechy opakowań metalowych falistej konstrukcji SS304
- Wysoka wydajność separacji: duża powierzchnia specyficzna (powszechne modele: 125Y/250Y/350Y/500Y m2/m3),wystarczająca powierzchnia kontaktu gaz-płyn w celu osiągnięcia wysokiej teoretycznej liczby płytek do precyzyjnego oddzielenia części.
- Ultra-Niski spadek ciśnienia: Regularne geometryczne drogi przepływu zmniejszają opór przepływu gazu, oszczędzając zużycie energii, zwłaszcza w warunkach pracy destylacji próżniowej.
- Wysoka zdolność obsługi płynów: konstrukcja wysokiej frakcji próżniowej obsługuje duży przepływ płynu gazowego, nadający się do ciągłej pracy wieży z dużym obciążeniem.
- Doskonała dystrybucja płynu: otwory perforowane umożliwiają grubą i drobną podwójną dystrybucję płynu, wzmacniają poziome mieszanie płynu i zapobiegają przepływowi płynu.
- Wyższa wydajność materiału SS304: odporny na utlenianie, słaby kwas i korozję rozpuszczalnikami organicznymi, stabilny zakres temperatury roboczej od -200°C do 400°C, trwała żywotność,łatwe czyszczenie i przeciwprzebarwienie.
- Dostosowywalny rozmiar: Można go wytwarzać w okrągłe segmentowane bloki opakowaniowe odpowiadające średnicy wieży od 150 mm do 12000 mm, obsługujące specyfikacje OEM.
Wykorzystanie opakowań z struktury metalowej falistej SS304
Przetwarzanie petrochemiczne:
Destylacja atmosferyczna/pod próżnią ropy naftowej
Kolumny oddzielące substancje aromatyczne (BTX)
Systemy oczyszczania olefin
Jednostki odzysku rozpuszczalników
Oczyszczanie gazowe:
Kontaktory amin do usuwania kwasów gazowych
Wieże odwodniania glikolu
Pociągi oczyszczające LNG
Kolumny wychwytywania i absorpcji CO2
Specjalistyczne chemikalia:
Destylacja farmaceutyczna o wysokiej czystości
Produkcja chemiczna elektroniczna
Procesy rozdzielania chemicznego
Specjalistyczne chemikalia:
Destylacja farmaceutyczna o wysokiej czystości
Produkcja chemiczna elektroniczna
Procesy rozdzielania chemicznego
Proces produkcji:
Wybór materiału
Stopy o wysokiej czystości zweryfikowane analizą XRF.
Precyzyjna falistowanie
Formowanie hydrauliczne CNC zapewnia dokładność kąta ± 0,5°.
Obsługa powierzchni
Elektropoliarnia (Ra ≤0,4μm) lub powłoka PTFE do odporności na skażenie.
Kontrola jakości
3D skanowanie laserowe w celu weryfikacji wymiarów.
Badania spryskowania soli (ponad 1000 godzin w przypadku wariantów powlekanych).
Poproś o próbki z parametrami operacyjnymi dla bezpłatnej analizy wydajności!
