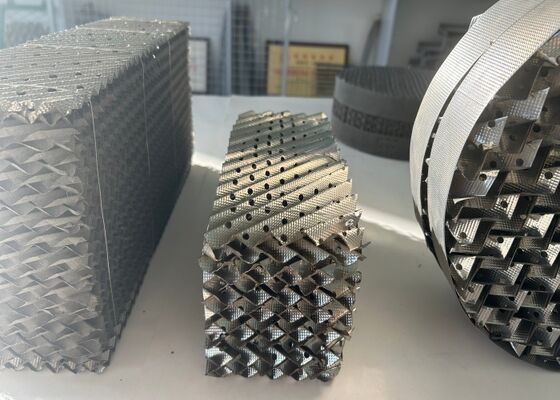

SS304/316 Perforowane opakowania metalowe do destylacji chemicznej i próżniowej
Opakowania metaloweWprowadzenie

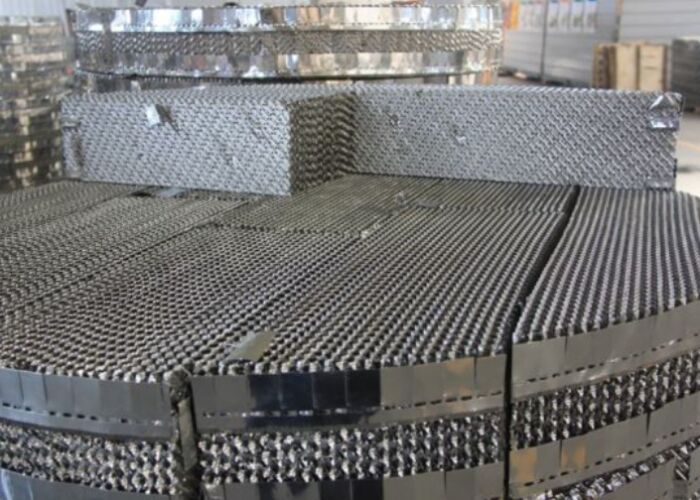

Yuanhai Metal Structured Packing jest podobny pod względem konstrukcji do standardowego opakowania, z wyjątkiem subtelnej modyfikacji geometrii falistej na górnej i dolnej stronie każdej warstwy opakowania.Ta stosunkowo mała zmiana geometrii eliminuje nagłą zmianę kierunku przepływu fazy płynu i pary na interfejsie warstwy pakowania.
Konwencjonalna strukturalna pojemność opakowania jest ograniczona przez interakcję przepływu na interfejsie warstwy, gdzie nagła zmiana kierunku ogranicza ilość płynu i pary przepływających przeciw.Gdy przepływ płynu zostaje ograniczony przez odpływ pary, płyn zaczyna gromadzić się na powierzchni warstwy, co zwiększa spadek ciśnienia i może ostatecznie prowadzić do powodzi.
Geometria opakowań strukturalnych Yuanhai zwalnia ograniczenia przepływu płynu.charakterystyka spadku niskiego ciśnienia opakowania strukturalnego jest lepiej utrzymywana w całym zakresie efektywnego działania opakowaniaKorzyści płynów strukturalnych Yuanhai są bardziej znaczące w przypadku mniejszych rozmiarów krympu falistego, większej powierzchni płynów.odnotowano wzrost mocy produkcyjnej do 40%.
Opakowania metaloweSpecyfikacja techniczna
Specyfikacja opiera się na materiale SS304:
| Pozycja |
Powierzchnia powierzchnia2/m3 |
Wolna objętość
% |
P
Pa/m |
Theo, talerz.
PC/płytka |
Wskaźnik F
m/s(kg/m3)0.5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4!5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Opakowania metaloweZalety
| Kolumny zapakowane |
Kolumny z tablicami |
| Mniejszy spadek ciśnienia prowadzi do znacznej oszczędności mocy (możliwa jest redukcja mocy większa niż 5%). |
Większy spadek ciśnienia, ale krótsze kolumny. |
| Wysoka zdolność do wyłączenia (możliwe obniżenie do 40% zaprojektowanej zdolności). |
Ograniczone uruchomienie w celu zapewnienia efektywnej pracy (60-70% mocy projektowej jest typowe). |
| Pozwala na wytwarzanie czystego argonu przez destylację, eliminując zatem potrzebę czystego źródła wodoru. |
Może być stosowany do destylacji pod wysokim ciśnieniem. |
Opakowania metaloweZalety
Duża liczba teoretycznych płyt, duży przepływ i niski spadek ciśnienia;
Dobre osiągi przy niskim obciążeniu roboczym, zwiększona liczba płyt teoretycznych wraz ze zmniejszeniem obciążenia gazem i prawie brak dolnej granicy obciążenia roboczego;
Duża elastyczność operacyjna;
brak wyraźnego efektu wzmacniania;
Spełnienie wymogów precyzyjnych, dużych i wysokiej czystości jednostek destylacyjnych pod próżnią, zapewnienie korzystnych warunków dla systemu separacji destylacyjnej, materiałów wrażliwych na ciepło i produktów o wysokiej czystości.
Opakowania metaloweZastosowanie
Przeniesienie masy produktów chemicznych wrażliwych na temperaturę
Odpowiednie rozkładanie płynów i gazów w bokach
Odzysk rozpuszczalnika
Destylacja seryjna i ciągła
Systemy obciążania płynami o niskim poziomie
Zapewnienie najwyższych teoretycznych stopni na metr wysokości opakowania
Zmniejszenie zatrzymywania płynu
Oszczędność obciążeń operacyjnych statków
