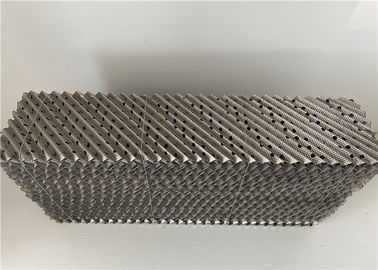

Antypoślizgowa uszczelka metalowa z siatki strukturalnej SS Siatka z drutu metalowego 125Y
Metalowe opakowanie strukturalne Opis

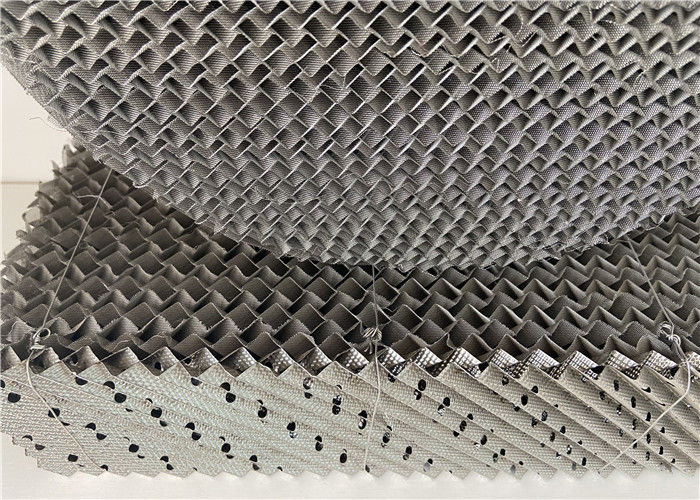

Metal Structured Packing is excellent for applications that require a large number of theoretical stages, lower pressure drop and small overall packed bed heights. Metalowe wypełnienie strukturalne jest doskonałe do zastosowań, które wymagają dużej liczby etapów teoretycznych, mniejszego spadku ciśnienia i niewielkich całkowitych wysokości złoża. (It is the equivalent of the well known BX® packing.) Metal Woven Structured packing is manufactured from specially woven wire gauze that is pressed into smooth plates, uniformly perforated, corrugated and stacked with corrugations in alternate directions. (Jest to odpowiednik dobrze znanego opakowania BX®.) Metalowe tkane Strukturalne opakowanie jest wytwarzane ze specjalnie tkanej siatki drucianej, która jest wtłaczana w gładkie płyty, równomiernie perforowana, falista i układana w stosy z fałdami w naprzemiennych kierunkach. This construction promotes intimate gas/liquid contact. Taka konstrukcja ułatwia bliski kontakt gaz / ciecz.
Metal Woven Structured Packing is well suited for applications that require high separation efficiency and minimal hold-up. Metalowe strukturalne opakowanie doskonale nadaje się do zastosowań wymagających wysokiej skuteczności oddzielania i minimalnego zatrzymywania. Proven applications include: Sprawdzone aplikacje obejmują:
• farmaceutyki
• Drobne chemikalia
• Aromaty i zapachy
• Elektroniczne chemikalia
Wydajność tkanego opakowania strukturalnego można podsumować poniżej:
Metal strukturalny materiał opakowaniowy
Opakowanie z blachy falistej z blachy perforowanej jest dostępne w szerokiej gamie materiałów, w tym w stali nierdzewnej, 304, 316, 316L, stali węglowej, aluminium, brązu miedzi itp. Inne materiały są dostępne na życzenie.
Specyfikacja techniczna metalowego opakowania strukturalnego
Specyfikacja oparta jest na materiale SS304:
| Pozycja |
Powierzchnia powierzchniowa2 / m³ |
Bezpłatny wolumin
% |
P.
Pa / m |
Theo. Theo. plate płyta
szt / płyta |
Współczynnik F.
m / s (kg / m³) 0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3) |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2,5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3,5–4 |
2) |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4,5 |
1.8 |
| SB-125X |
125 |
98 |
1,4x10-4 |
0,8-0,9 |
3.5 |
| SB-250X |
250 |
97 |
1,8x10-4 |
1,6–2 |
3.5 |
| SB-350X |
350 |
94 |
1,3x10-4 |
2,3-2,8 |
2.2 |
| SB-500X |
500 |
92 |
1,8x10-4 |
2.8–3.2 |
2) |
Metalowe opakowanie strukturalnefunkcje
Metalowe Strucutred Packing jest obecnie najczęściej stosowanym wysoce wydajnym filtrem na świecie.
Jego główne zalety to:
- Duża liczba teoretycznych płyt, duży strumień i mały spadek ciśnienia;
- Dobra wydajność przy niskim obciążeniu roboczym, zwiększona liczba płyt teoretycznych przy zmniejszeniu obciążenia gazem i prawie nie ma dolnej granicy obciążenia pracą;
- Duża elastyczność działania;
- Brak wyraźnego efektu wzmocnienia;
- Spełniając wymagania precyzyjnych jednostek destylacji dużej i wysokiej próżni, zapewniając korzystne warunki dla systemu separacji destylacji, materiału wrażliwego na ciepło i produktów o wysokiej czystości.
Metalowe opakowanie strukturalne Aplikacje
Fine Chemical, Flavours, Isomers Separation. Drobna chemia, aromaty, separacja izomerów. The separation of thermally sensitive materials, Pilot and laboratory columns. Separacja materiałów wrażliwych termicznie, kolumny pilotowe i laboratoryjne. Reform existing columns for increased Performance and system of ethylbenzene/benzene second, hexamethylene mellow, oneself lactam, absorb or regeneration tower. Zreformuj istniejące kolumny w celu zwiększenia wydajności i systemu etylobenzenu / benzenu po drugie, heksametylenu łagodnego, siebie laktamu, wieży absorpcyjnej lub regeneracyjnej.
Tekturowe opakowanie z blachy perforowanej jest szeroko stosowane w operacjach jednostkowych, takich jak rektyfikacja, absorpcja i ekstrakcja.
Zgodnie z rodzajami opakowań odpowiednia minimalna średnica wieży wynosi 80-200 mm, a maksymalna średnica wieży osiąga 13 m, gęstość rozpylonej cieczy wynosi od 0,2 do 200 m3)/ (m2)•h) and pressure ranges from vacuum to high pressure. • h) i zakresy ciśnienia od próżni do wysokiego ciśnienia. For these reasons, it is a type of all-purpose efficient structured packing suitable for chemical industry, chemical fertilizer industry, oil refining, petrochemical industry and natural gas industry. Z tych powodów jest to rodzaj wszechstronnego, wydajnego opakowania strukturalnego odpowiedniego dla przemysłu chemicznego, przemysłu nawozów chemicznych, rafinacji ropy naftowej, przemysłu petrochemicznego i przemysłu gazu ziemnego.
