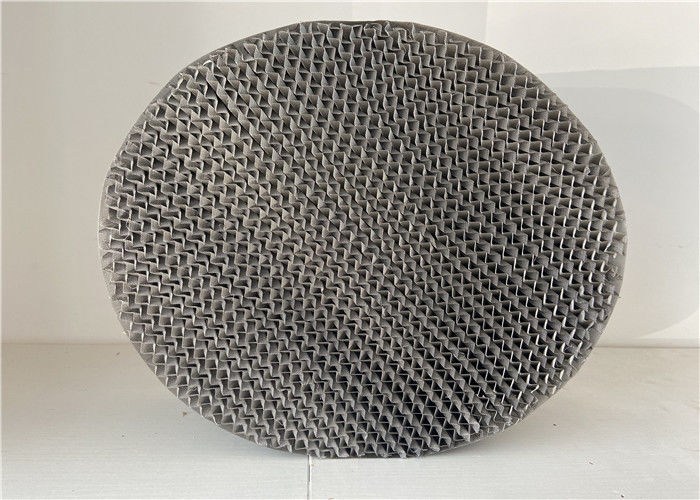

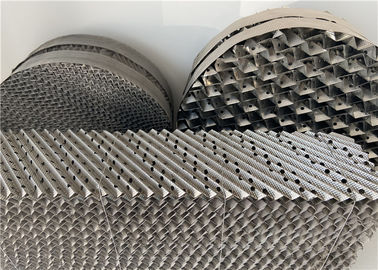

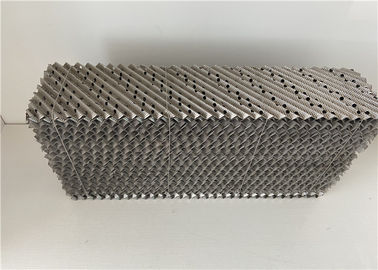

Faliste wypełnienie kolumny ze stali nierdzewnej 304 316L Strukturalne wypełnienie kolumny 250Y
Opakowanie strukturalne z metalu Wprowadzenie
Yuanhai Metal Structured Packing is similar in construction to standard packing, except for a subtle modification in the geometry of the corrugation at the top and bottom of each packing layer. Yuanhai Metal Structured Packing jest podobny w budowie do standardowego opakowania, z wyjątkiem subtelnej modyfikacji geometrii pofałdowania na górze i na dole każdej warstwy opakowania. This relatively small change in geometry eliminates the abrupt change in flow direction of the liquid and vapor phases at the packing layer interface. Ta stosunkowo niewielka zmiana geometrii eliminuje nagłą zmianę kierunku przepływu fazy ciekłej i pary na styku warstwy wypełnienia.
Conventional structured packing capacity is limited by flow interaction at the layer interface where the abrupt directional change limits the amount of counter-flowing liquid and vapor. Konwencjonalna strukturalna pojemność upakowania jest ograniczona przez oddziaływanie przepływu na powierzchni warstwy, gdzie nagła zmiana kierunkowa ogranicza ilość przeciwbieżnej cieczy i pary. As the liquid flow becomes restricted by the upward-flowing vapor, the liquid begins to build up at the layer interface which increases the pressure drop and may ultimately lead to flooding. Gdy przepływ cieczy zostaje ograniczony przez parę przepływającą w górę, ciecz zaczyna gromadzić się na granicy faz, co zwiększa spadek ciśnienia i może ostatecznie doprowadzić do zalania.
The geometry of Yuanhai structured packing relieves the liquid flow restriction. Geometria wypełnienia strukturalnego Yuanhai odciąża ograniczenie przepływu cieczy. Because the premature build-up of liquid is eliminated, the low pressure drop characteristics of structured packing are better maintained throughout the efficient operating range of the packing. Ponieważ wyeliminowano przedwczesne gromadzenie się cieczy, charakterystyka niskiego spadku ciśnienia ustrukturyzowanego opakowania jest lepiej utrzymywana w całym efektywnym zakresie roboczym opakowania. The benefits of Yuanhai structured packing are more significant for smaller corrugation crimp size, higher surface area packings. Korzyści z opakowania strukturalnego Yuanhai są bardziej znaczące w przypadku mniejszych rozmiarów zagniatanych karbowań, o większej powierzchni opakowania. Depending on application and packing style, up to a 40% increase in capacity has been observed. W zależności od zastosowania i stylu pakowania zaobserwowano wzrost wydajności nawet o 40%.
Metalowe opakowanie strukturalne Specyfikacja techniczna
Specyfikacja oparta jest na materiale SS304:
| Pozycja |
Powierzchnia powierzchniowa2 / m³ |
Bezpłatny wolumin
% |
P.
Pa / m |
Theo. Theo. plate płyta
szt / płyta |
Współczynnik F.
m / s (kg / m³) 0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3) |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2,5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3,5–4 |
2) |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4,5 |
1.8 |
| SB-125X |
125 |
98 |
1,4x10-4 |
0,8-0,9 |
3.5 |
| SB-250X |
250 |
97 |
1,8x10-4 |
1,6–2 |
3.5 |
| SB-350X |
350 |
94 |
1,3x10-4 |
2,3-2,8 |
2.2 |
| SB-500X |
500 |
92 |
1,8x10-4 |
2.8–3.2 |
2) |
Metalowe opakowanie strukturalne Zalety
| Pakowane kolumny |
Trayed kolumny |
| Lower pressure drop leads to significant power savings. Niższy spadek ciśnienia prowadzi do znacznych oszczędności energii. (Greater than 5% reduction in power is possible.) (Możliwa jest redukcja mocy większa niż 5%). |
Wyższy spadek ciśnienia, ale krótsze kolumny. |
| High turndown capability. Wysoka zdolność wyłączania. (Down to 40% of design capacity is possible.) (Możliwe jest zmniejszenie do 40% pojemności projektowej.) |
Limited turndown for efficient operation. Ograniczony czas oczekiwania na wydajne działanie. (60-70% of design capacity is typical.) (60-70% pojemności projektowej jest typowe). |
| Umożliwia produkcję czystego argonu przez destylację, eliminując w ten sposób potrzebę stosowania czystego źródła wodoru. |
Może być stosowany do destylacji pod wysokim ciśnieniem. |
Metalowe opakowanie strukturalne Zalety
1. Spadek ciśnienia wypełnienia strukturalnego jest znaczny
2. Wysoka efektywność strukturalnej separacji opakowań
3. Regularne pakowanie ma małą pojemność zatrzymywania cieczy
4. Regularna szczelina pakowania jest duża
5. Czas uruchamiania urządzenia jest znacznie skrócony
6. Zawartość tlenu we frakcji argonu wynosi około 90%.
Metalowe opakowanie strukturalne Podanie
1. Odgazowywacze wody morskiej
2. Perifikacja gazów odlotowych, suszenie i pochłaniacze gazu, rozpuszczalników rozpuszczalnych w wodzie
3. Produkcja HCL i H2S
4. Separacja powietrza
5. Ściągacze
6. Frakcjonator próżniowy i atmosferyczny ropy naftowej
7. Podciśnienie, normalne ciśnienie i operacja zwiększania ciśnienia
8. Ekstrakcja płynna
9. Wieża chłodzenia wody etylenem
