SS 304 Metalowe opakowanie strukturalne 250Y 500Y Do dystrybucji gazu w płynie

SS 304 Metalowe wypełnienie strukturalne do dystrybucji gazu i cieczy 250Y 500Y

Opakowanie strukturalne z metalu Wprowadzenie

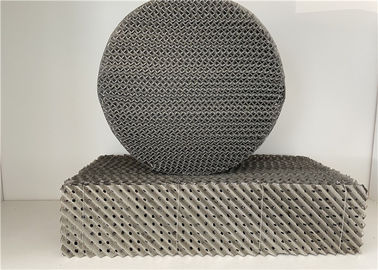

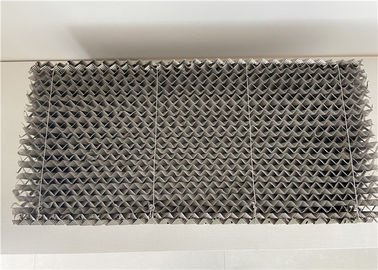

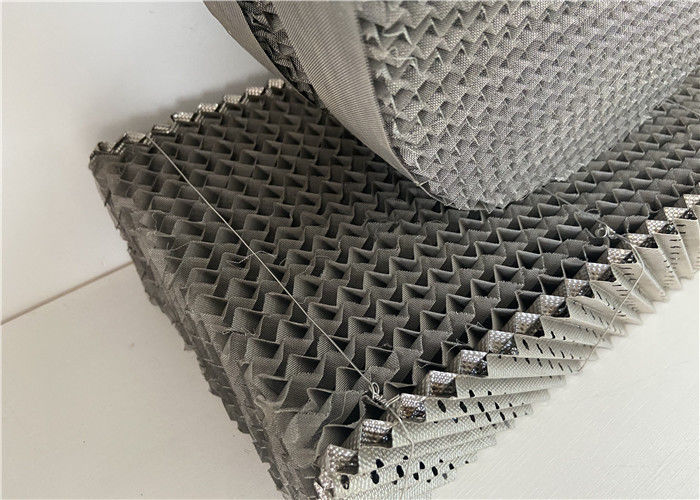

Metalowe wypełnienie strukturalne jest wykonane z perforowanej płyty z pofałdowaniem kanału na powierzchni i pozostaje strukturą opakowania z gazy z drutu metalowego.

Metal Structure tower packing strengthens uniform liquid distribution and surface wetting ability, which increases mass transfer efficiency.Metal structured packing has feature of specific surface large, void ratio high and weight light; Metalowe wypełnienie wieży wzmacnia równomierne rozprowadzanie cieczy i zdolność zwilżania powierzchni, co zwiększa efektywność przenoszenia masy. Metalowe wypełnienie strukturalne charakteryzuje się dużą powierzchnią właściwą, wysokim współczynnikiem pustek i lekką wagą; Gas path obliquity small and regular, pressure drop low; Nachylenie ścieżki gazu małe i regularne, niski spadek ciśnienia; Radial diffusion good, gas liquid contact sufficient. Dobra dyfuzja promieniowa, wystarczający kontakt gazu z cieczą.

Metalowe opakowanie strukturalne Podanie

1. odgazowywacze wody morskiej

2. Perifikacja gazów odlotowych, suszenie i pochłaniacze gazu, rozpuszczalników rozpuszczalnych w wodzie

3. Produkcja HCL i H2S

4. Separacja powietrza

5.Strippers

6. Frakcjonator próżniowy i atmosferyczny ropy naftowej

7. Ciśnienie ujemne, ciśnienie normalne i operacja zwiększania ciśnienia

8. Ekstrakcja płynów

9.Etylenowa wieża chłodzenia wodą

Metalowe opakowanie strukturalneZalety

1. Spadek ciśnienia wypełnienia strukturalnego jest znaczny

Since the gas-liquid two-phase membrane contact in the structured packing is different from the bubbling contact of the two phases in the sieve tray, the pressure drop of the packed tower is only 1/4 to 1/6 of the sieve tray. Ponieważ dwufazowy kontakt membrany gaz-ciecz w ustrukturyzowanym wypełnieniu różni się od pęcherzykowego styku dwóch faz w tacy sitowej, spadek ciśnienia w upakowanej wieży wynosi tylko 1/4 do 1/6 tacy sitowej. For example, the operating resistance of the tower on the structured packing is 3.5-4.2 kPa, the operating pressure at the bottom is only 35-45 kPa, the lower tower is still still using the sieve tray tower, and the operating resistance is not changed, so the operating pressure of the lower tower is correspondingly reduced by 0.05~ 0.06 MPa, generally 0.44 to 0.48 MPa, so that the shaft power of the air compressor can be reduced by 5% to 7%. Na przykład rezystancja robocza wieży na wypełnieniu strukturalnym wynosi 3,5-4,2 kPa, ciśnienie robocze na dole wynosi tylko 35-45 kPa, dolna wieża nadal korzysta z wieży półkowej, a opór operacyjny nie jest zmieniono, więc ciśnienie robocze dolnej wieży jest odpowiednio zmniejszone o 0,05 ~ 0,06 MPa, ogólnie 0,44 do 0,48 MPa, tak że moc wału sprężarki powietrza można zmniejszyć o 5% do 7%.

2. Wysoka efektywność strukturalnej separacji opakowań

The lower the operating pressure of the upper column, the greater the separation of oxygen, nitrogen and argon, especially the separation of oxygen and argon. Im niższe ciśnienie robocze w górnej kolumnie, tym większa separacja tlenu, azotu i argonu, zwłaszcza separacja tlenu i argonu. Generally, the extraction rate of oxygen can be increased by 1% to 3%, and the extraction rate of argon can be increased by 5%. Zasadniczo szybkość ekstrakcji tlenu można zwiększyć o 1% do 3%, a szybkość ekstrakcji argonu można zwiększyć o 5%. 10%, practice has proved that the oxygen extraction rate of air separation equipment has reached more than 99%, and the extraction rate of argon has reached more than 80%. 10%, praktyka wykazała, że ​​szybkość ekstrakcji tlenu w urządzeniach do oddzielania powietrza osiągnęła ponad 99%, a szybkość ekstrakcji argonu osiągnęła ponad 80%.

The extraction rate of the distillation column depends to a large extent on the amount of expansion air entering the upper column, especially for the extraction rate of argon, so the isentropic efficiency of the turboexpander and the supercharging of the supercharger are continuously improved. Szybkość ekstrakcji kolumny destylacyjnej zależy w dużej mierze od ilości powietrza rozprężnego wchodzącego do górnej kolumny, szczególnie od szybkości ekstrakcji argonu, więc wydajność izsentropowa turbosprężarki i doładowanie doładowania są stale poprawiane. The ratio is the key to increasing the extraction rate of the distillation column. Proporcja jest kluczem do zwiększenia szybkości ekstrakcji kolumny destylacyjnej.

3. Regularne pakowanie ma małą pojemność zatrzymywania cieczy

The volume of the structured packed column is generally only 1% to 6% of the column volume, while the holding capacity of the sieve column is 8% to 10% of the column volume. Objętość strukturalnie upakowanej kolumny wynosi zwykle tylko 1% do 6% objętości kolumny, podczas gdy pojemność utrzymywania kolumny sitowej wynosi 8% do 10% objętości kolumny. The small liquid holding capacity means that the liquid stays in the tower for a short time and the operating pressure drop is small, which is beneficial to the operation of the variable working condition. Mała zdolność zatrzymywania cieczy oznacza, że ​​ciecz pozostaje w wieży przez krótki czas, a spadek ciśnienia roboczego jest niewielki, co jest korzystne dla działania zmiennych warunków pracy. The structured packing tower can be designed in the range of 40% to 120%. Strukturalna wieża pakowania może być zaprojektowana w zakresie od 40% do 120%. The oxygen production of the upper tower of the 12000m3/h air separation plant of Shanggang No. 5 Plant can be adjusted within the range of 9000~14000mm3/h, and the operating load range is only 75%~117%. Wytwarzanie tlenu w górnej wieży 12000 m3 / h instalacji separacji powietrza w Shanggang No. 5 można regulować w zakresie 9000 ~ 14000 mm3 / h, a zakres obciążenia roboczego wynosi tylko 75% ~ 117%.

4. Regularna szczelina pakowania jest duża

The structured packing has a void ratio of more than 95%. Strukturalne wypełnienie ma współczynnik pustki większy niż 95%. In the sieve tray tower, the orifice plate area accounts for 80% of the tower section, and the opening ratio is 8% to 12%, which are far less than the void ratio of the filler layer. W wieży tacy sitowej obszar otworu kryzowego stanowi 80% przekroju wieży, a współczynnik otwarcia wynosi od 8% do 12%, co jest wartością znacznie mniejszą niż współczynnik pustki warstwy wypełniacza. For the same load, the tower of the packed tower is smaller than the sieve tower; Przy takim samym obciążeniu wieża zapakowanej wieży jest mniejsza niż wieża sitowa; in general, the cross-sectional area is only about 70% of the sieve tower, which is advantageous for large-scale air separation equipment. ogólnie powierzchnia przekroju wynosi tylko około 70% wieży sitowej, co jest korzystne w przypadku urządzeń do oddzielania powietrza na dużą skalę.

5. Czas uruchamiania urządzenia jest znacznie skrócony

The starting process of the air separation equipment is no product output operation, so shortening the starting time is one of the ways to save energy and reduce consumption of the air separation equipment. Proces uruchamiania urządzenia do oddzielania powietrza nie powoduje wyjścia produktu, więc skrócenie czasu uruchamiania jest jednym ze sposobów oszczędzania energii i zmniejszenia zużycia urządzenia do oddzielania powietrza. The starting time of the air separation equipment refers to the time required to start the expansion machine to the oxygen output. Czas uruchomienia urządzenia do oddzielania powietrza odnosi się do czasu wymaganego do uruchomienia maszyny rozprężnej do wyjścia tlenu. After the completion of the packing, the amount of liquid held during normal rectification is greatly reduced, and the start-up time of the air separation plant is greatly shortened. Po zakończeniu pakowania ilość cieczy utrzymywanej podczas normalnej rektyfikacji jest znacznie zmniejszona, a czas rozruchu instalacji do oddzielania powietrza jest znacznie skrócony. After the conventional packing is used in the upper tower, the amount of liquid held during normal rectification is greatly increased. Po zastosowaniu konwencjonalnego wypełnienia w górnej wieży, ilość płynu utrzymywanego podczas normalnej rektyfikacji znacznie wzrasta. After the descent, the start-up time of the air separation plant is greatly shortened, and the general start-up time only takes 26 to 30 hours. Po zejściu czas rozruchu instalacji separacji powietrza jest znacznie skrócony, a ogólny czas rozruchu zajmuje tylko 26-30 godzin.

6. Zawartość tlenu we frakcji argonu wynosi około 90%.

To reduce directly to 1~2×10-4% by cryogenic rectification, the theoretical plate number of the rectification column needs about 180 pieces, the sieve plate plate needs about 300 pieces, and the resistance is up to about 100 kPa. Aby zredukować bezpośrednio do 1 ~ 2 × 10-4% przez rektyfikację kriogeniczną, teoretyczna liczba płytek kolumny rektyfikacyjnej wymaga około 180 sztuk, płyta płyty sitowej potrzebuje około 300 sztuk, a rezystancja wynosi do około 100 kPa. Obviously, the crude argon is It is impossible to discharge the outside of the tower, and the height of the structured packing is about 45m. Oczywistym jest, że surowy argon jest niemożliwy do wyprowadzenia na zewnątrz wieży, a wysokość ustrukturyzowanego wypełnienia wynosi około 45m. The resistance is only 14 to 16 kPa, so the realization of the full rectification argon process is possible. Rezystancja wynosi tylko 14 do 16 kPa, więc możliwa jest realizacja pełnego procesu rektyfikacji argonu.
