SS Mass Transfer Metal Strukturalne wypełnienie kolumny 125Y stosowane w petrochemii
Metalowe wypełnienie kolumnyWprowadzenie
1. Materiał: stal węglowa, stal nierdzewna, Ti, folia aluminiowa itp.
2. Model: od 125X (Y) do 1000X (Y)
3. Typ: 15 typów —— pakowanie PCC, siatka druciana o strukturze
pakowanie, pakowanie z perforowaną powierzchnią
4. Zaleta: wysoka wydajność kosztowa.
Metalowe wypełnienie kolumny Specyfikacja techniczna
Specyfikacja oparta jest na materiale SS304:
| Model |
nieważna objętość |
Gruby kawałek |
Liczba na stos |
Wysokość splotu |
Splot odległość |
Kąt kształtu koła zębatego |
Współczynnik F. |
Teoretyczna hetp |
| (%) |
(mm) |
(kg / m3) |
(mm) |
(mm) |
φ |
φ |
(Sztuka / m) |
| 100Y |
87,5 |
2,5 +/- 0,5 |
460 |
30 |
50 |
80 |
3.5 |
1 |
| 125Y |
85 |
2,5 +/- 0,5 |
480 |
23 |
42 |
80 |
3) |
1-1,5 |
| 160Y |
84 |
2,2 +/- 0,5 |
500 |
17 |
30 |
80 |
2.8 |
1,5–2 |
| 250Y |
82 |
1,4 +/- 0,5 |
530 |
13 |
22 |
80 |
2.5 |
2-3 |
| 350Y |
80 |
1,2 +/- 0,5 |
580 |
9 |
15 |
80 |
2) |
3,5–4 |
| 450Y |
76 |
1 +/- 0,5 |
600 |
6 |
11 |
80 |
1,5–2 |
4–5 |
250 (AX), Precyzyjne rektyfikacje dla wysokiej wydajności i mniejszej teoretycznej liczby płyt.
500 (BX), rektyfikacja próżniowa dla systemu termoczułego i twardego systemu separacji, szczególnie odpowiednia do rektyfikacji przy ciśnieniu niższym niż 7Kpa.
700 (CX), rozdział związku izotopowego i związku izomerycznego.
Metalowy materiał konstrukcyjny do pakowania
Structured packing is a range of materials that are specially designed for use in distillation and absorption columns, as well as chemical reactors. Strukturalne wypełnienie to szereg materiałów specjalnie zaprojektowanych do stosowania w kolumnach destylacyjnych i absorpcyjnych, a także reaktorach chemicznych. They usually consist of thin corrugated metal plates or gauzes, designed to force fluids on complicated paths throughout the column. Zwykle składają się z cienkich falistych metalowych płyt lub siatek, zaprojektowanych do wypychania płynów na skomplikowane ścieżki w całej kolumnie. The design is intended to ultimately produce a large surface area for contact between different phases. Projekt ma na celu ostatecznie wytworzyć dużą powierzchnię dla kontaktu między różnymi fazami.
Structured packing is made from a variety of materials including corrugated sheets of perforated embossed metal, plastic, or wire gauze. Strukturalne opakowanie jest wykonane z różnych materiałów, w tym z tektury falistej z perforowanego tłoczonego metalu, plastiku lub siatki. The resulting product is an open honeycomb with inclined flow channels producing a high surface area coupled with a low gas flow resistance. Powstały produkt to otwarty plaster miodu z nachylonymi kanałami przepływowymi, wytwarzającymi duże pole powierzchni w połączeniu z niskim oporem przepływu gazu. Enhancements are often chosen to maximize liquid spreading which are ideal for applications with low pressure and irrigation rates. Często wybierane są ulepszenia, aby zmaksymalizować rozprzestrzenianie się cieczy, które są idealne do zastosowań z niskim ciśnieniem i szybkością nawadniania.
Metalowe wypełnienie kolumny Zalety
- 1. Duża liczba teoretycznych płyt, duży strumień i mały spadek ciśnienia;
- 2. Dobra wydajność przy niskim obciążeniu roboczym, zwiększona liczba płyt teoretycznych przy zmniejszeniu obciążenia gazem i prawie nie ma dolnej granicy obciążenia pracą;
- 3. Duża elastyczność działania;
- 4. Brak wyraźnego efektu wzmocnienia
Metalowe wypełnienie kolumny Podanie
Transfer masy wrażliwych na temperaturę produktów chemicznych
Prawidłowa boczna dystrybucja cieczy i gazów
Odzyskiwanie rozpuszczalnika
Destylacja okresowa i ciągła
Systemy o niskim obciążeniu cieczą
Zapewnienie najwyższych etapów teoretycznych na metr wysokości opakowania
Ograniczanie zatrzymywania cieczy
Oszczędzanie obciążeń operacyjnych statków

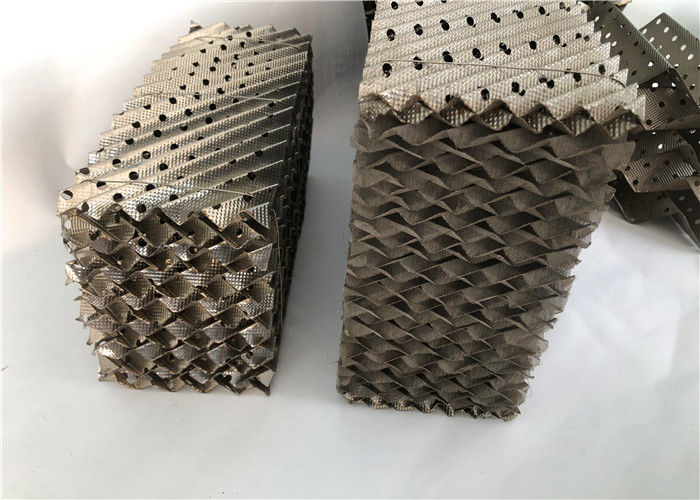

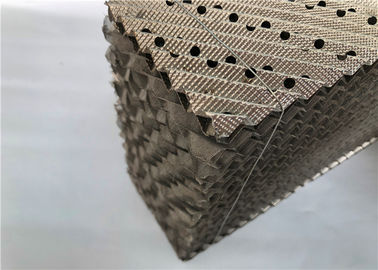

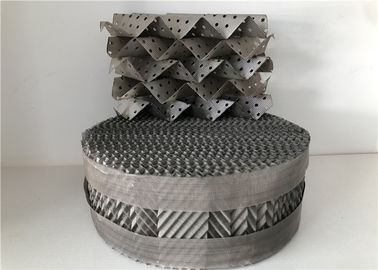

Metalowe wypełnienie kolumny Pokazać
