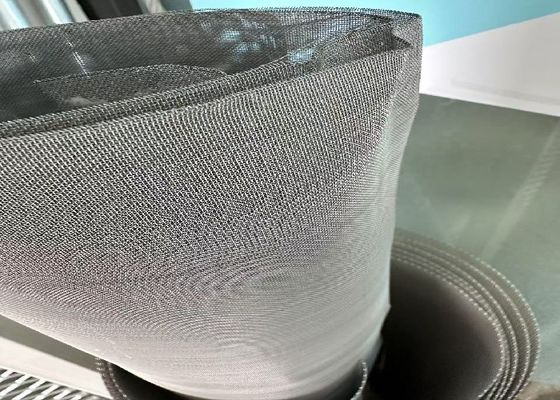

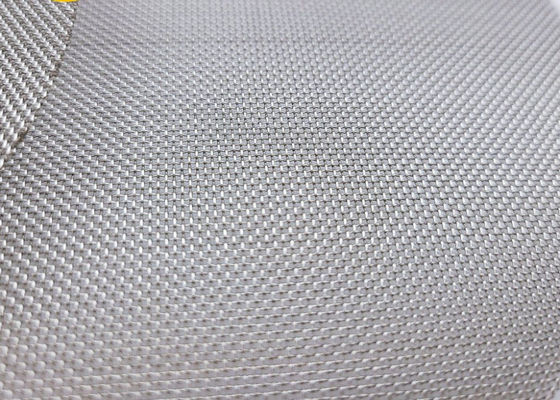

Kartusze filtracyjne z sieci drutu ze stali nierdzewnej do systemów separacji płynów i gazów
Wprowadzenie produktu
Filtry sieciowe ze stali nierdzewnej to metalowe filtry wytwarzane przez precyzyjne tkanie lub spawanie drutów ze stali nierdzewnej w kontrolowane otwory.odporny na wysokie temperatury, stabilne chemicznie medium filtracyjne dla strumieni płynów i gazów.filtry te są powszechnie stosowane w przypadku awarii polimerowych mediów, filtracja rozpuszczalnikiem, para, gorący olej i agresywne środowiska chemiczne.
Uwaga do produkcji i integracji
Wytwarzanie elementów z siatki tkanin: cięcie, szycie krawędzi, wiązanie z ramami (słodzenie, lutowanie lub kręcenie).
Zgromadzenia spawane lub zsinterowane do ekstremalnych zadań: tkanina drukowana jest złożona i zsinterowana lub spawana w sztywne naboje, które wytrzymują wysokie ciśnienie różniczkowe i odpływ.
Struktura podtrzymująca: pieronowane rdzeń, spacery sprężynowe i okrycia zewnętrzne zapobiegają upadku i umożliwiają odpływ. Należy określić podtrzymanie w przypadku stosowania drobnych oczek (< 50 μm) przy wysokich przepływach.
Arkusz specyfikacji produktu
| Pozycja |
Typowy zakres |
Wskazania |
| Liczba siatek |
4 ¢ 400 oczek |
opcje grube → superfine |
| Oficjalna otwarcie |
~5000 μm → <5 μm (zależne od procesu) |
Dokładne otwarcie zależy od przewodu drutu |
| Średnica drutu |
00,05 mm ️ 4,0 mm |
wpływa na wytrzymałość i otwarty obszar |
| Wskaźnik ciśnienia |
Próżnica 100 bar (projektowanie) |
zależy od konstrukcji elementu |
| Maksymalna temperatura |
Do 1000°C (SS 310) |
uzależnione od materiału |
| Typowa forma |
Wtyczka, opakowanie, dysk, płyta |
określić zgodność pomieszczeń |
| Czyste metody |
Odpływ z tyłu, ultradźwięki, CIP chemiczny |
Nierdzew pozwala na agresywny CIP |
Zasada działania
Filtry sieci z drutu ze stali nierdzewnej oddzielają cząstki stałe od płynów lub gazów poprzez fizyczne przechwytywanie.umożliwiające przejście mediów, podczas gdy cząstki większe niż zaprojektowana przysłona są utrzymywane na powierzchni lub w warstwach oczekW porównaniu z jednorazowymi filtrami włóknistymi elementy siatki metalowej zachowują integralność strukturalną w warunkach wahania temperatury, zmiany ciśnienia i wielokrotnych cykli czyszczenia.
Projekt konstrukcyjny
W zależności od wymagań zastosowań sieć drutowa może być przetwarzana na jednowarstwowe elementy tkanine lub wielowarstwowe zespoły spiekane.Wzornictwo cylindryczne i złożone znacząco zwiększa powierzchnię skutecznej filtracjiW celu zapobiegania deformacji podczas obróbki dużych przepływów lub sprzątania odwrotnego, dodaje się wewnętrzne rurki z perforacjami lub rozszerzone metalowe podłogi.
Zakres zastosowania
Filtry te są powszechnie stosowane w przemyśle chemicznym, rurociągach naftowych i gazowych, systemach hydraulicznych, liniach przetwórczych żywności i napojów, produkcji farmaceutycznej,systemy odzyskiwania proszku i urządzenia filtracji środowiskowej.
