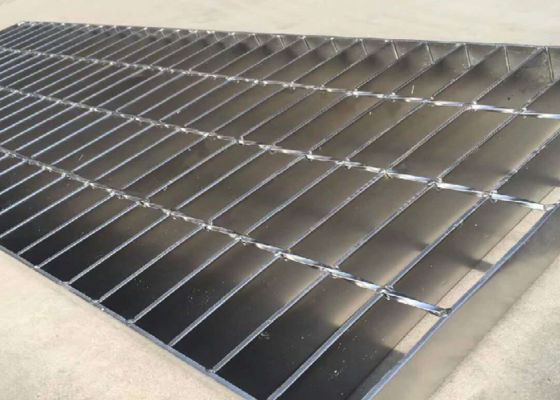

Modułowe stalowe kratki przejściowe szybkie zainstalowanie odporne na korozję
Modułowa stalowa siatka chodnikowa to prefabrykowany system podłogi bezpieczeństwa zaprojektowany do szybkiej instalacji na miejscu, przewidywalnej wydajności obciążenia i długotrwałej trwałości.Pozostałe urządzenia i urządzenia, z wyłączeniem urządzeń i urządzeń objętych pozycją 8528, zmniejsza pracę instalatora i czas przerwy, zapewniając jednocześnie niezawodną odporność na poślizg, odpływ i wentylację.Ta siatka równoważy wytrzymałość z sprawnością..
Specyfikacje techniczne
| Pozycja |
Typowe opcje |
| Materiał |
Stal węglowa, stal ocynkowana, stal nierdzewna 304/316, duplex |
| Profile prętów łożyska |
Płaska sztabla 25×5 mm do 60×8 mm, sztabla ząbkowa, sztabla I |
| Rodzaj pręta krzyżowego / spawania |
Z spawanymi / zablokowanymi prasą / zawiniętymi |
| Rozmiar panelu |
500 × 1000 mm, 1000 × 2000 mm, 1000 × 3000 mm, na zamówienie |
| Środki odnośne |
25 mm, 30 mm, 40 mm (inne na żądanie) |
| Krzyżówka |
50 mm, 100 mm |
| Wykończenie powierzchni |
Galwanizacja gorąca, pokrycie cynkiem, farba epoksydowa, powłoka proszkowa |
| Poziom obciążenia |
Tylko dla pieszych / dla pieszych + lekki sprzęt / wózek widłowy |
| Szczegóły o krawędzi |
Krawędź obcięta / ramy wzmocnione / płaskie kołnierze |
| Standardowa grubość |
Gęstość pręta łożyska 4-8 mm |
Kluczowe elementy projektowania
- Płyty modułowe: konstrukcja lub zestawy zaciskowe z wzajemnym zablokowaniem umożliwiają szybką instalację i usunięcie w celu konserwacji.
- Wstępnie zaprojektowane wskaźniki obciążenia: Płyty są dopasowane do rozmiaru i profilu prętowego w celu spełnienia określonych obciążeń kN/m2 - jasne dane ułatwiają zatwierdzenie techniczne.
- Ochrona przed korozją: Systemy galwanizacji na gorąco lub epoksydowe wydłużają żywotność w warunkach zewnętrznych lub korozyjnych.
- Opcje przeciwpoślizgu: W przypadku stref oleistych lub wilgotnych dostępne są ścięte pręty, podniesione wzorce do jamek lub wykończenia na piasku.
- Wykorzystanie: poszczególne panele można wymieniać bez cięcia sąsiednich sekcji, zmniejszając koszty naprawy.
Korzyści
- Szybkość instalacjiModułowe podejście zmniejsza czas spawania i rusztowania.
- Przewidywalna wydajność- Zmodyfikowane tolerancje i tabele obciążenia minimalizują ryzyko projektowe.
- Obniżenie kosztów cyklu życia- Trwałe wykończenia i łatwa wymiana obniżają całkowity koszt posiadania.
- Bezpieczeństwo na pierwszym miejscu- Zmniejszone ryzyko potknięcia, określona odporność na poślizg i czyste drogi drenażowe.
- Elastyczność projektowania- Można go zintegrować z poręczykami, palcami i włazami.
Wnioski

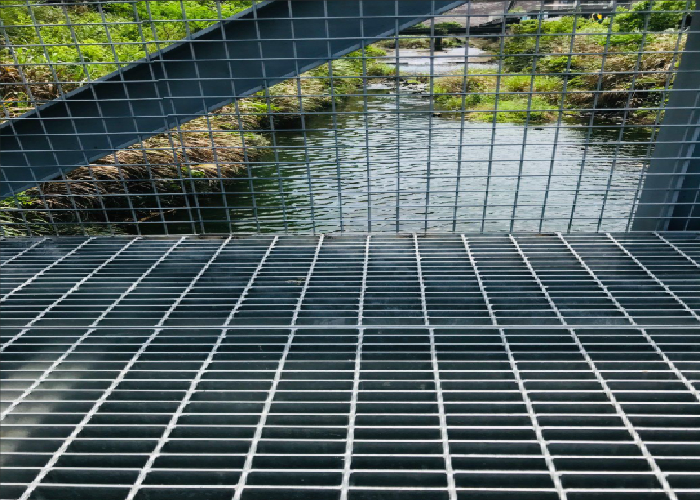

Przejścia i platformy roślin, podłogi mezzaninowe, pasy dojazdowe, pasy serwisowe na dachu, pokłady statków, instalacje naftowe i gazowe, oczyszczalnie wody, pasy parkingowe i mosty dla pieszych.
Proces produkcji
- Wybór surowców i wyprostowanie.
- Precyzyjne cięcie prętów i prętów poprzecznych do tolerancji.
- Spawanie/zablokowanie/zapinanie pod sterowanym wyciągiem w celu zapewnienia jednolitej płaskości paneli.
- Słodzenie krawędzi lub ramy w celu utrzymania sztywności skrętowej.
- Obsługa powierzchni (galwanizacja/farba) i badanie obciążenia na partię.
- oznakowanie identyfikacyjne z numerem części, materiałem i klasą obciążenia.
Wytyczne dotyczące instalacji
- W celu uzyskania płynnej powierzchni należy stosować dostarczone zestawy zacisku lub śruby przeciwzapadkowe.
- Utrzymuje się określoną lukę dla ruchu cieplnego (zwykle 3-5 mm).
- Należy zapewnić odpowiednie rozmieszczenie wsparcia według tabel klasyfikacji obciążenia.
- W przypadku obszarów ciężkich lub pojazdów należy stosować wzmocnione krawędzie i ciągłe belki wspierające.
Utrzymanie i wymiana
W celu utrzymania optymalnej wydajności można wykonywać rutynowe badania uszkodzeń powłoki i usuwania odpadów.Zalecane jest ponowne dopracowanie powłoki w strefach o wysokim zużyciu.
Opakowanie i czas realizacji
Płyty są układane z separatorami drewna, owinięte w folie ochronną i zabezpieczone na paletach lub stalowych podkładach.Dostępne opracowanie i etykietowanie do eksportu.
Certyfikacje i dokumentacja
Raporty o testach w zakładach produkcyjnych (MTR), certyfikaty materiałowe i raporty z badań obciążenia dostarczane na żądanie.
Częste pytania
P: Czy mogę uzyskać niestandardowe rozmiary paneli do krzywych chodników?
O: Tak, możemy dostarczać panele o kształcie i segmenty łuków, aby dopasować zakrzywione trasy.
P: Czy dostarczacie akcesoria do instalacji?
O: Tak, można dostarczyć zestawy zacisku, śruby kotwicowe i uchwyty poręczy.
P: Jakie wykończenie dla terenów przybrzeżnych?
Odpowiedź: Zaleca się galwanizowanie na gorąco oraz pokrycie epoksydowe lub stal nierdzewna 316.
