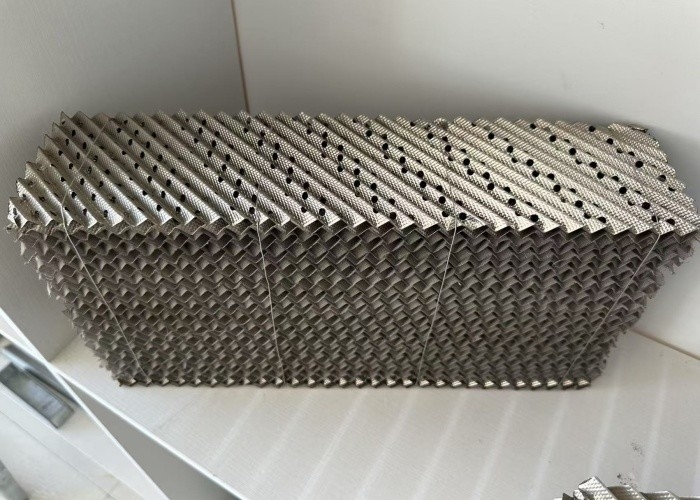

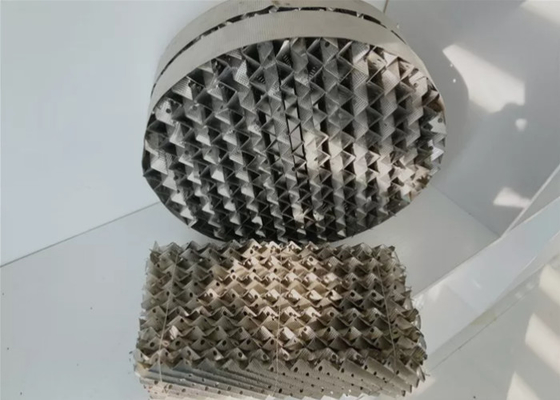

Przemysłowe opakowania walcowane z metalu, nośniki separacji termicznej o dużej pojemności

Przemysłowe metalowe opakowania faliste - nośniki separacji termicznej o dużej pojemności

Przegląd produktu:

Nasze przemysłowe metalowe opakowania faliste są zaprojektowane z myślą o wysokiej wydajności przenoszenia masy w wymagających procesach separacji.Ta ustrukturyzowana opakowanie zapewnia wyjątkowy kontakt parowo-płynny przy zachowaniu niskiego spadku ciśnienia, co czyni ją idealną do destylacji, wchłaniania i odciągania kolumn w zastosowaniach petrochemicznych, farmaceutycznych i środowiskowych.

Arkusz danych technicznych:

Charakterystyka:

1Wyższa efektywność przenoszenia masy.

• Wysoka powierzchnia powierzchni (250-750 m2/m3) maksymalnie zwiększa kontakt między powierzchniami
• Optymalizowany kąt fali (45°-60°) zwiększa rozkład cieczy
• Teoretyczne stopnie do 5-8 na metr w zależności od konfiguracji

2. Działalność o dużej pojemności

• Współczynnik przepustowości (Cs) 0,05-0,12 m/s zmniejsza wymagania dotyczące średnicy kolumny
• Punkt zaludnienia 15-20% wyższy niż w przypadku przypadkowego pakowania
• Wykorzystuje czynniki F do 3,5 Pa0·5

3. Trwałe budownictwo

• Dostępne w stali nierdzewnej 304/316/410
• Specjalne stopy (Hastelloy®/Monel®) na żądanie
• 0Gęstość folii.1-0.2 mm równoważy wytrzymałość i wydajność

4. Korzyści operacyjne

• Spadek ciśnienia o 30-50% niższy niż w przypadku tac
• HETP tak niski, jak 150 mm dla ostrych oddzielnie
• Zmniejsza koszty energii o 20-40% w porównaniu z konwencjonalnym opakowaniem

Zastosowanie:

1Przemysł petrochemiczny

• Frakcjonowanie ropy naftowej
• Kolumny rozdzielacze nafte
• Oczyszczanie glikolu etylenu

2.Przetwarzanie chemiczne

• Wchłanianie kwasu (CO2/H2S)
• Wieże odzyskiwania rozpuszczalników
• Destylacja chemiczna

3Środowiskowe

• Systemy usuwania lotnych związków organicznych
• Odpływy wody ściekowej
• Odsiarczanie spalin

4- Farmaceutyczne

• Destylacja rozpuszczalnikiem o wysokiej czystości
• Stężenie oleju eterycznego
• Kolumny rozdzielające API

Proces produkcji:

1. Wybór materiału

• Wlewy precyzyjne walcowane na zimno ze stali nierdzewnej
• Weryfikacja grubości ultradźwiękowej (± 0,005 mm)

2. Formacja falistej

• Prasy hydrauliczne sterowane CNC z powtarzalnością < 0,05 mm
• Tolerancja kąta ±0,5°

3. Oczyszczanie powierzchni

• Elektrolizowanie (Ra≤0,4 μm dla odporności na skażenie)
• Opcjonalna powłoka PTFE dla usług kwasowych

4Zgromadzenie

• Robotowe układanie z precyzją ustawienia 0,1 mm
• Spawanie laserowe płyt końcowych (pełna penetracja)

5Kontrola jakości

• Skanowanie 3D do weryfikacji geometrii
• Badanie przepływu w kolumnie pilotażowej (symulacja 1:1)
• Certyfikacja materiałów

Częste pytania:

P: Do czego służy to opakowanie?
Pomaga oddzielać cieczy i gazy w wieżach chemicznych (np. rafinacja ropy naftowej lub oczyszczanie wody).

P: Jakie materiały są dostępne?
O: Standardowa jest stal nierdzewna (304/316), ale oferujemy również metali specjalne do surowych chemikaliów.

P: Czy instalacja jest trudna?
Odpowiedź: Żaden

P: Mogę dostać próbkę?
Odp.: Tak małe próbki do oceny.

Dlaczego wybrać nasze opakowania?
Niestandardowe wzory: Niestandardowe wzory faliste dla procesu.

Wsparcie techniczne: modelowanie CFD w celu przewidywania wydajności.

Poproś o próbki z parametrami operacyjnymi dla bezpłatnej analizy wydajności!
