Metalowe opakowania strukturyzowane - wysoka wydajność, niski spadek ciśnienia dla wież destylacyjnych
Przegląd produktu:

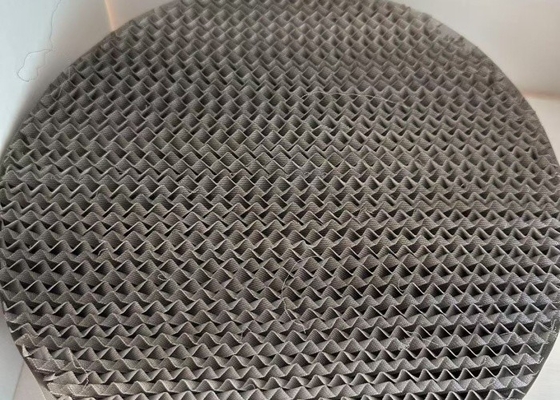

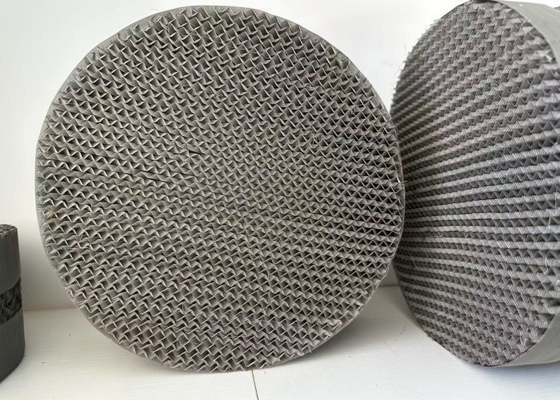

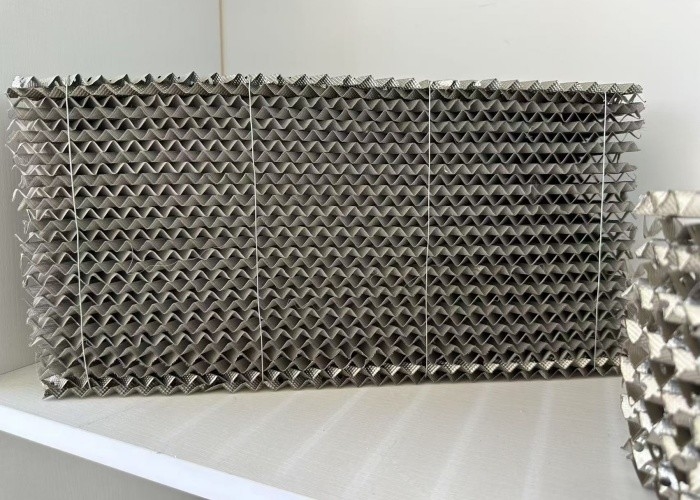

Metalowe opakowania strukturalne to wydajne rozwiązanie wewnętrzne wieży zaprojektowane w celu maksymalizacji efektywności przenoszenia masy przy jednoczesnym zminimalizowaniu zużycia energii w destylacji, absorpcji,i procesy odciąganiaZaprojektowany z precyzyjnie falistej arkuszy metalowej, ten opakowanie zapewnia doskonały kontakt pary z płynem, ultra niski spadek ciśnienia i wyjątkową trwałość, co czyni go idealnym dla petrochemicznych,rafinacja, oraz zastosowań przetwórstwa gazu.
Arkusz danych technicznych:
| Parametry |
Specyfikacja |
| Opcje materiałowe |
SS304,316L,304L,SS316L |
| Powierzchnia |
125×750 m2/m3 (dostosowalne do potrzeb procesu) |
| Spadek ciśnienia |
10 ‰ 50 Pa/m (30 ‰ 50% niższe niż w przypadku losowego pakowania) |
| HETP (wysokość równoważna teoretycznej płytce) |
0.2 ≈ 0,5 m (optymalizowane dla wysokiej czystości) |
| Pojemność (czynnik Cs) |
00,05 ‰ 0,12 m/s (wysoka przepustowość) |
| Temperatura pracy |
-200°C do +550°C (zależne od materiału) |
| Odporność na korozję |
Doskonałe (316L dla środowisk kwaśnych/chlorurowych) |
| Certyfikaty |
ISO 9001 |
Charakterystyka:
Zoptymalizowany projekt geometryczny
Precyzyjnie zaprojektowane kąty faliste (opcje 45° i 60°)
Zaawansowane teksturowanie powierzchni zwiększa rozkład płynu
Obliczone frakcje puste pomiędzy 95-98% dla optymalnych charakterystyk przepływu
Zastosowalne rozmiary komórek od 5 mm do 20 mm
Doskonałość materialna
Dostępny w 304SS, 316L SS, stali węglowej
Opcjonalne wykończenie elektropolitykowane (Ra ≤ 0,4μm) dla odporności na skażenie
Specjalne opcje stopów do ekstremalnych warunków eksploatacyjnych
40-60 g/m2 warstwa podłoża galwanizowana na gorąco do ochrony przed korozją
Zalety wydajności
Skuteczność przenoszenia masy: HETP do 0,2 m
Zmniejszenie spadku ciśnienia do 50% w porównaniu z konwencjonalnym opakowaniem
Współczynniki przepustowości (Cs) w zakresie od 0,05-0,12 m/s
Wskaźniki odwracania przekraczające 5:1
Zastosowanie:
Przetwarzanie petrochemiczne:
Destylacja atmosferyczna/pod próżnią ropy naftowej
Kolumny oddzielące substancje aromatyczne (BTX)
Systemy oczyszczania olefin
Jednostki odzysku rozpuszczalników
Oczyszczanie gazowe:
Kontaktory amin do usuwania kwasów gazowych
Wieże odwodniania glikolu
Pociągi oczyszczające LNG
Kolumny wychwytywania i absorpcji CO2
Specjalistyczne chemikalia:
Destylacja farmaceutyczna o wysokiej czystości
Produkcja chemiczna elektroniczna
Procesy rozdzielania chemicznego
Specjalistyczne chemikalia:
Destylacja farmaceutyczna o wysokiej czystości
Produkcja chemiczna elektroniczna
Procesy rozdzielania chemicznego
Proces produkcji:
Wybór materiału
Stopy o wysokiej czystości zweryfikowane analizą XRF.
Precyzyjna falistowanie
Formowanie hydrauliczne CNC zapewnia dokładność kąta ± 0,5°.
Obsługa powierzchni
Elektropoliarnia (Ra ≤0,4μm) lub powłoka PTFE do odporności na skażenie.
Kontrola jakości
3D skanowanie laserowe w celu weryfikacji wymiarów.
Badania spryskowania soli (ponad 1000 godzin w przypadku wariantów powlekanych).
Poproś o próbki z parametrami operacyjnymi dla bezpłatnej analizy wydajności!
