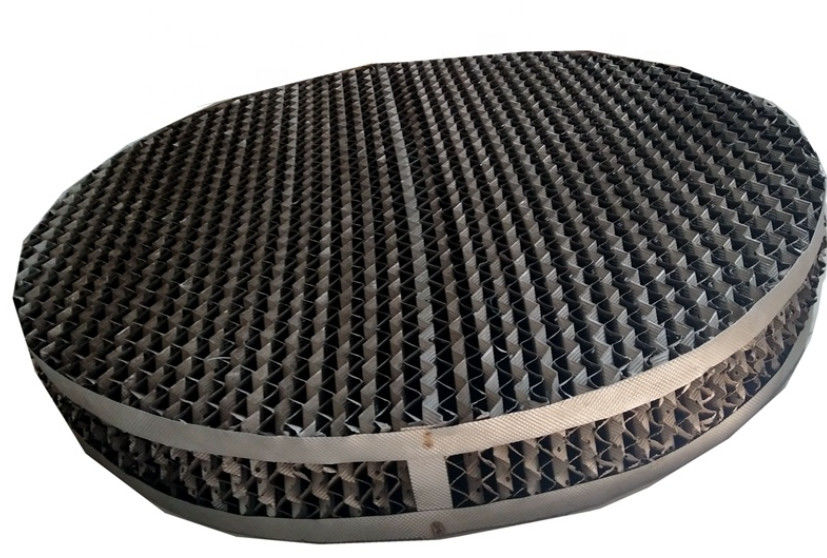

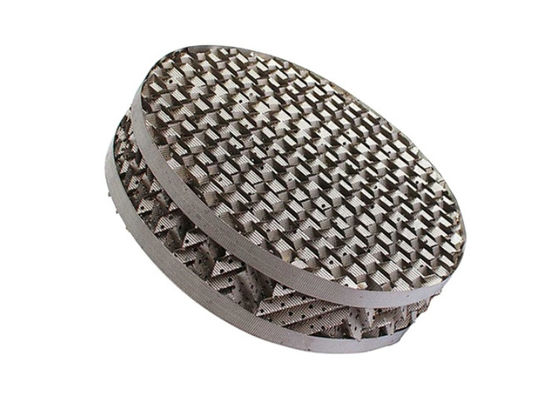

Stal nierdzewna 304 Metalowe opakowanie z falistej kolumny destylacyjnej 500bx

Metalowe opakowanie faliste ze stali nierdzewnej 304 do kolumny destylacyjnej 500BX


Opis opakowania z tektury falistej z blachy perforowanej

Szczeliwo o strukturze metalowej to rodzaj opakowania ułożonego i ułożonego w stos zgodnie z jednolitą geometrią w wieży.Geometria całej sekcji wieży jest regularna, symetryczna i jednolita, a ścieżka przepływu gaz-ciecz jest określona, ​​co zmniejsza zjawisko przepływu kanałowego i ściennego, a spadek ciśnienia może być bardzo mały.Przy tym samym koszcie energii i spadku ciśnienia może zapewnić większą powierzchnię właściwą niż przypadkowe opakowanie i osiągnąć wyższą wydajność wymiany masy i wymiany ciepła w tej samej objętości.Jednocześnie, ze względu na jednolitość, regularność i symetrię jego struktury, gdy ma taką samą powierzchnię właściwą jak opakowanie losowe, jego współczynnik porowatości i strumień jest większy, a jego wszechstronna zdolność przetwarzania jest znacznie większa niż wieża tacowa i losowa wieża do pakowania.Po starannym zaprojektowaniu, wyprodukowaniu, instalacji i eksploatacji elementów wewnętrznych wieży (takich jak dystrybutor gaz-ciecz) efekt wzmocnienia przemysłowego nie jest oczywisty.W ostatnich dziesięcioleciach opakowanie strukturalne było szeroko stosowane w wielu wieżach w przemyśle chemicznym, perfumeryjnym, rafinacji ropy naftowej, nawozach, przemyśle petrochemicznym i innych dziedzinach.Nasza firma produkuje i dostarcza głównie dwa rodzaje opakowań metalowych, opakowania strukturalne z tektury falistej i opakowania strukturalne z siatki drucianej.

Metalowe perforowane opakowanie z tektury falistejWprowadzenie do szczegółów

Metalowe perforowane opakowanie z tektury falistejParametry

Metalowe perforowane opakowanie z tektury falistejFunkcja

1. Spadek ciśnienia w opakowaniu strukturalnym jest znaczny

Ponieważ dwufazowy kontakt gaz-ciecz membrany w upakowaniu strukturalnym różni się od kontaktu bąbelków dwóch faz na półce sitowej, spadek ciśnienia w wieży z wypełnieniem wynosi tylko 1/4 do 1/6 półki sitowej.Na przykład opór roboczy wieży na uszczelnieniu strukturalnym wynosi 3,5-4,2 kPa, ciśnienie robocze na dole wynosi tylko 35-45 kPa, dolna wieża nadal korzysta z wieży z półkami sitowymi, a opór roboczy nie jest zmieniono, więc ciśnienie robocze dolnej wieży jest odpowiednio zmniejszone o 0,05 ~ 0,06 MPa, ogólnie 0,44 do 0,48 MPa, dzięki czemu moc na wale sprężarki powietrza może zostać zmniejszona o 5% do 7%.

2. Wysoka wydajność strukturalnej separacji opakowań

Im niższe ciśnienie robocze górnej kolumny, tym większa separacja tlenu, azotu i argonu, zwłaszcza separacja tlenu i argonu.Generalnie szybkość ekstrakcji tlenu można zwiększyć o 1% do 3%, a szybkość ekstrakcji argonu można zwiększyć o 5%.10%, praktyka dowiodła, że ​​szybkość ekstrakcji tlenu w urządzeniach do separacji powietrza osiągnęła ponad 99%, a szybkość ekstrakcji argonu osiągnęła ponad 80%.

Szybkość ekstrakcji w kolumnie destylacyjnej zależy w dużej mierze od ilości powietrza rozprężającego wchodzącego do górnej kolumny, zwłaszcza w przypadku ekstrakcji argonu, dzięki czemu sprawność izentropowa rozprężarki turbinowej i doładowanie doładowania ulegają ciągłej poprawie.Stosunek jest kluczem do zwiększenia szybkości ekstrakcji kolumny destylacyjnej.

3. Zwykłe opakowanie ma małą zdolność zatrzymywania cieczy

Objętość kolumny z wypełnieniem strukturalnym wynosi na ogół tylko 1% do 6% objętości kolumny, podczas gdy pojemność zatrzymywania kolumny sitowej wynosi 8% do 10% objętości kolumny.Mała pojemność zatrzymywania cieczy powoduje, że ciecz pozostaje w wieży przez krótki czas, a spadek ciśnienia roboczego jest niewielki, co jest korzystne dla pracy w zmiennych warunkach pracy.Strukturalna wieża pakująca może być zaprojektowana w zakresie od 40% do 120%.Produkcja tlenu w górnej wieży instalacji separacji powietrza 12000m3/h w zakładzie Shanggang nr 5 może być regulowana w zakresie 9000~14000mm3/h, a zakres obciążenia roboczego wynosi tylko 75%~117%.

4. Regularna luka w pakowaniu jest duża

Ustrukturyzowane opakowanie ma współczynnik porowatości większy niż 95%.W wieży tacy sitowej powierzchnia płyty otworowej stanowi 80% sekcji wieży, a stopień otwarcia wynosi 8% do 12%, co jest znacznie mniejsze niż współczynnik porowatości warstwy wypełniacza.Przy takim samym ładunku wieża wieży z wypełnieniem jest mniejsza niż wieża sitowa;ogólnie powierzchnia przekroju wynosi tylko około 70% wieży sitowej, co jest korzystne w przypadku urządzeń do separacji powietrza na dużą skalę.

5. Czas uruchamiania urządzenia jest znacznie skrócony

Proces rozruchu urządzeń do separacji powietrza nie jest operacją wyjściową produktu, więc skrócenie czasu rozruchu jest jednym ze sposobów na zaoszczędzenie energii i zmniejszenie zużycia urządzeń do separacji powietrza.Czas uruchomienia urządzenia do separacji powietrza odnosi się do czasu wymaganego do uruchomienia maszyny rozprężnej do wyjścia tlenu.Po zakończeniu pakowania ilość cieczy przetrzymywanej podczas normalnej rektyfikacji jest znacznie zmniejszona, a czas rozruchu instalacji separacji powietrza jest znacznie skrócony.Po zastosowaniu konwencjonalnego wypełnienia w górnej wieży, ilość cieczy utrzymywanej podczas normalnej rektyfikacji znacznie się zwiększa.Po zejściu czas rozruchu instalacji separacji powietrza ulega znacznemu skróceniu, a ogólny czas rozruchu zajmuje tylko 26 do 30 godzin.

6. Zawartość tlenu we frakcji argonowej wynosi około 90%.

Aby bezpośrednio zredukować do 1~2x10-4% przez rektyfikację kriogeniczną, teoretyczna liczba półek kolumny rektyfikacyjnej wymaga około 180 sztuk, płyta sitowa około 300 sztuk, a opór wynosi do około 100 kPa.Oczywiście surowy argon jest niemożliwy do odprowadzenia na zewnątrz wieży, a wysokość ustrukturyzowanego opakowania to około 45m.Opór wynosi tylko 14 do 16 kPa, dzięki czemu możliwa jest realizacja pełnego procesu argonowego rektyfikacji.

Metalowe perforowane opakowanie z tektury falistejPodanie

1. Rektyfikacja atmosferyczna i rektyfikacja próżniowa, pola zastosowań podobne do pakowania z siatki z drutu metalowego i specjalna technologia, taka jak wymagająca pakowania z siatki z tytanu lub aluminium.

2. Zastąpienie przypadkowego pakowania i modernizacja niektórych wież tacowych w odpowiednich warunkach.

3. Absorpcja wymagająca niskiej rezystancji i destylacji z pompą ciepła.
