SS 304 Dzianinowa siatkowa metalowa wieża Strucutured opakowanie do destylacji 500Y
Opakowanie z metalowej wieży Opis

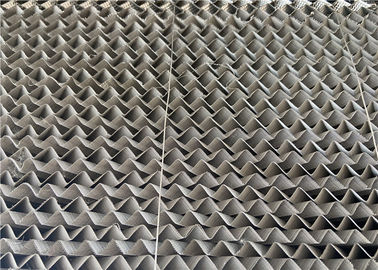

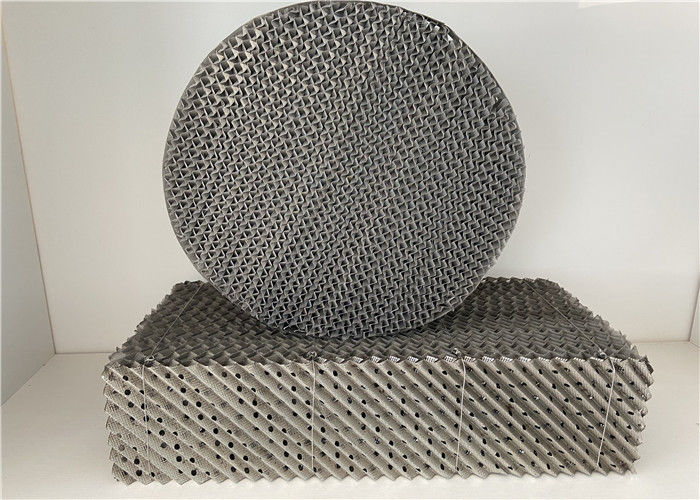

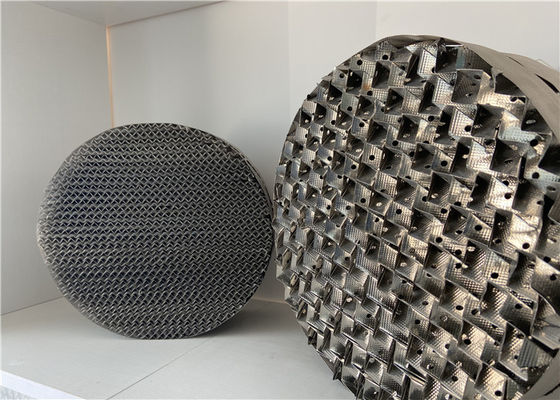

Metal structured packing is formed from thin corrugated metallic plates or wire gauze, which at uniform geometry arranged and neatly piled in the tower. Metalowe wypełnienie strukturalne jest utworzone z cienkich falistych metalowych płyt lub siatki drucianej, które o jednolitej geometrii ułożone i starannie ułożone w wieży. Metal structured packing is widely used in absorption and distillation columns and chemical reactors. Metalowe wypełnienie strukturalne jest szeroko stosowane w kolumnach absorpcyjnych i destylacyjnych oraz reaktorach chemicznych. It has large surface area, low pressure drop, uniform fluids, heat and mass transfer efficiency and other advantages. Ma dużą powierzchnię, niski spadek ciśnienia, równomierne płyny, wydajność wymiany ciepła i masy oraz inne zalety.
Metal Wire Gauze Packing is characteristic of good low-load properties, large number of plates per meter in theory, and the number of plates will decrease with gas load increasing. Szczeliwo z gazy z drutu metalowego charakteryzuje się dobrymi właściwościami przy niskim obciążeniu, teoretycznie dużą liczbą płyt na metr, a liczba płyt zmniejsza się wraz ze wzrostem obciążenia gazem. The packing can meet the demand for accurate, large-scale, high vacuum distilling apparatus, and provide convenient conditions for distilling separation of some system difficult for separating, heat-variable system and high-purity products. Opakowanie może zaspokoić zapotrzebowanie na dokładne, wielkoskalowe urządzenie destylacyjne o wysokiej próżni i zapewnia dogodne warunki do destylacji separacji niektórych układów trudnych do oddzielenia, systemów o zmiennej temperaturze i produktów o wysokiej czystości.
Metal Tower packings is assembled by rolling small profile and bellows in metallic sheet surface. Opakowania z metalowej wieży są montowane przez walcowanie małego profilu i mieszka w powierzchni blachy. With the advantages of low resistance, uniform distribution of gas-liquid, high efficiency, big flux, not obvious enlarging effect, it is applied to vacuum or pressure operation. Dzięki zaletom niskiej rezystancji, równomiernemu rozkładowi gazu i cieczy, wysokiej wydajności, dużemu strumieniowi, nieoczywistemu efektowi powiększania, jest stosowany do pracy próżniowej lub ciśnieniowej.
Metalowe opakowanie strukturalne Specyfikacja
| Rodzaj |
Powierzchnia |
Frakcja pustki |
Gęstość nasypowa |
Wysokość fali |
Nt |
ΔP |
Maksymalny współczynnik F. |
| |
m2)/ m3) |
% |
kg / m3) |
mm |
m-1 |
Pa / m |
m / s. (kg / m3))0,5 |
| 125 |
125 |
98 |
85–100 |
25,4 |
1-2 |
150 |
3) |
| 250 |
250 |
97 |
170–200 |
12.5 |
2-3 |
200 |
2.6 |
| 350 |
350 |
94 |
240–280 |
9 |
2,0–2,5 |
300 |
2) |
| 500 |
500 |
92 |
360–400 |
6.3 |
4–5 |
180 |
1.8 |
Metalowe opakowanie strukturalne Podanie
Metal Structured Packing with high flux, low resistance, high efficiency, the advantages of anti-blocking ability. Metalowe wypełnienie strukturalne o wysokim strumieniu, niskiej rezystancji, wysokiej wydajności, zalety zdolności blokowania. In distillation, absorption, and extraction unit operation widely used, According to filler type, the minimum diameter of 80- 200mm, maximum diameter reached 13m, density of the liquid spray from 0.2-220m /m .hr, the pressure range from vacuum to high pressure. W operacjach destylacji, absorpcji i ekstrakcji szeroko stosowanych, w zależności od rodzaju wypełniacza, minimalna średnica 80-200 mm, maksymalna średnica osiągnęła 13 m, gęstość rozpylonej cieczy od 0,2 do 220 m / m., Zakres ciśnienia od próżni do wysokie ciśnienie. Is used in chemical, fertilizer, oil refining, petrochemical, natural gas and other industrial versatile and efficient structured packing. Jest stosowany w przemyśle chemicznym, nawozach, rafinacji ropy naftowej, petrochemii, gazie ziemnym i innych przemysłowych wszechstronnych i wydajnych opakowaniach strukturalnych. Theoretical plate number of the packing high flux, low pressure drop, low load, performance, operating flexibility, amplifying effect is not obvious. Teoretyczna liczba płytek dla wysokiego strumienia upakowania, małego spadku ciśnienia, małego obciążenia, wydajności, elastyczności operacyjnej, efektu wzmocnienia nie jest oczywista.
Stosowany w drobnych chemikaliach, przyprawach, separacji izomerów, systemie trudnym do izolacji, substancjach wrażliwych na ciepło i produktach destylacji o wysokiej czystości, separacja ma znaczące wyniki.
Metalowe opakowanie strukturalnefunkcje
(1) High capacity. (1) Wysoka pojemność. New tower design may reduce diameter, while renovate old towers Nowa konstrukcja wieży może zmniejszyć średnicę podczas renowacji starych wież
może znacznie zwiększyć pojemność.
(2) High separation efficiency. (2) Wysoka wydajność separacji. Since it has much larger specific surface area compared Ponieważ ma znacznie większą powierzchnię właściwą w porównaniu
do losowego pakowania.
(3) Niski spadek ciśnienia, który prowadzi do znacznego zmniejszenia zużycia energii.
(4) Duża elastyczność i efekt skali nie są oczywiste.
(5) Odpowiedni dla wszystkich średnic wieży.
(6) Silna odporność na korozję kwasów i zasad, zwłaszcza na H2S, naftenowy
kwas i Cl-.
